Нестандартные металлоформы

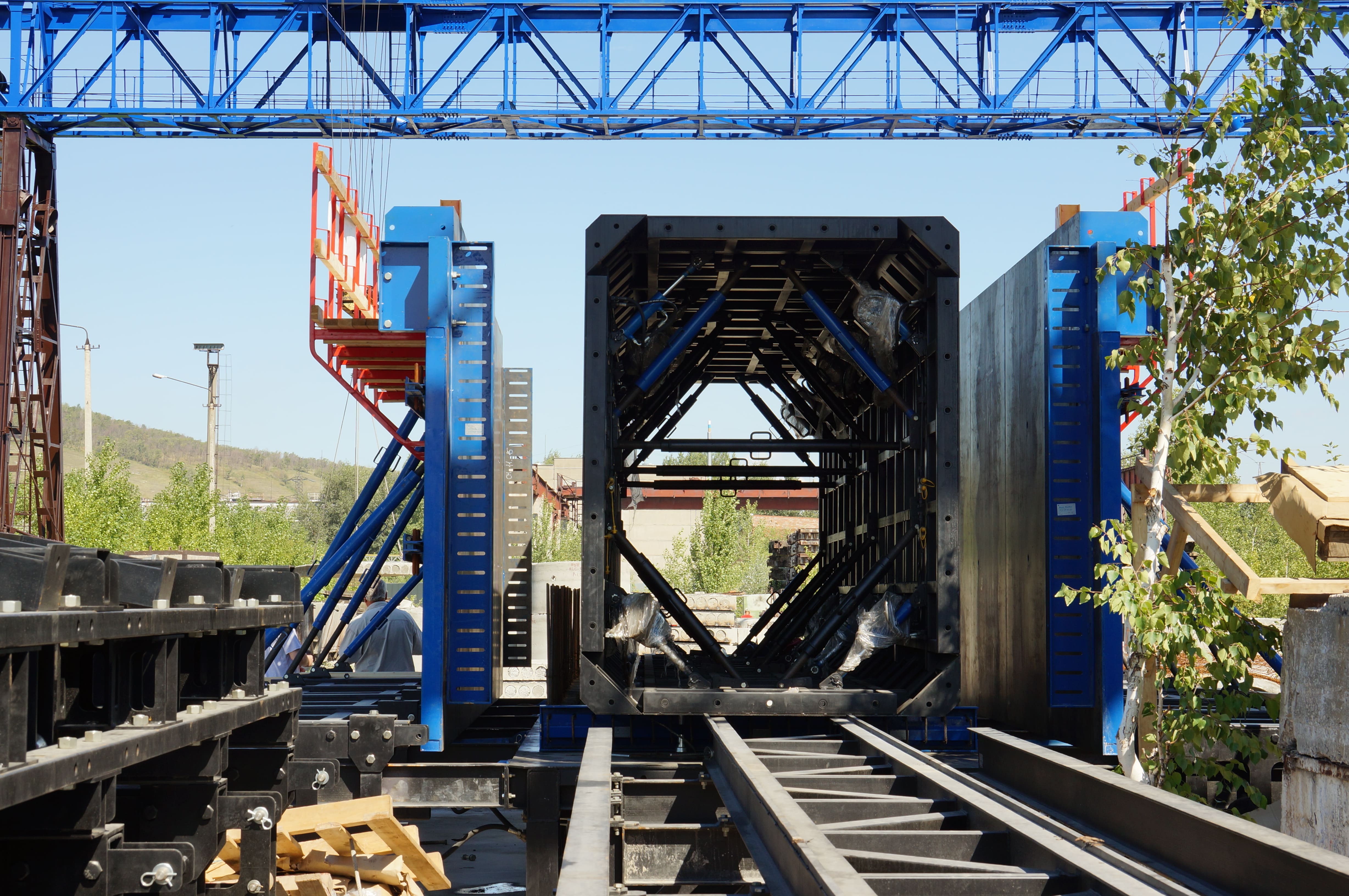

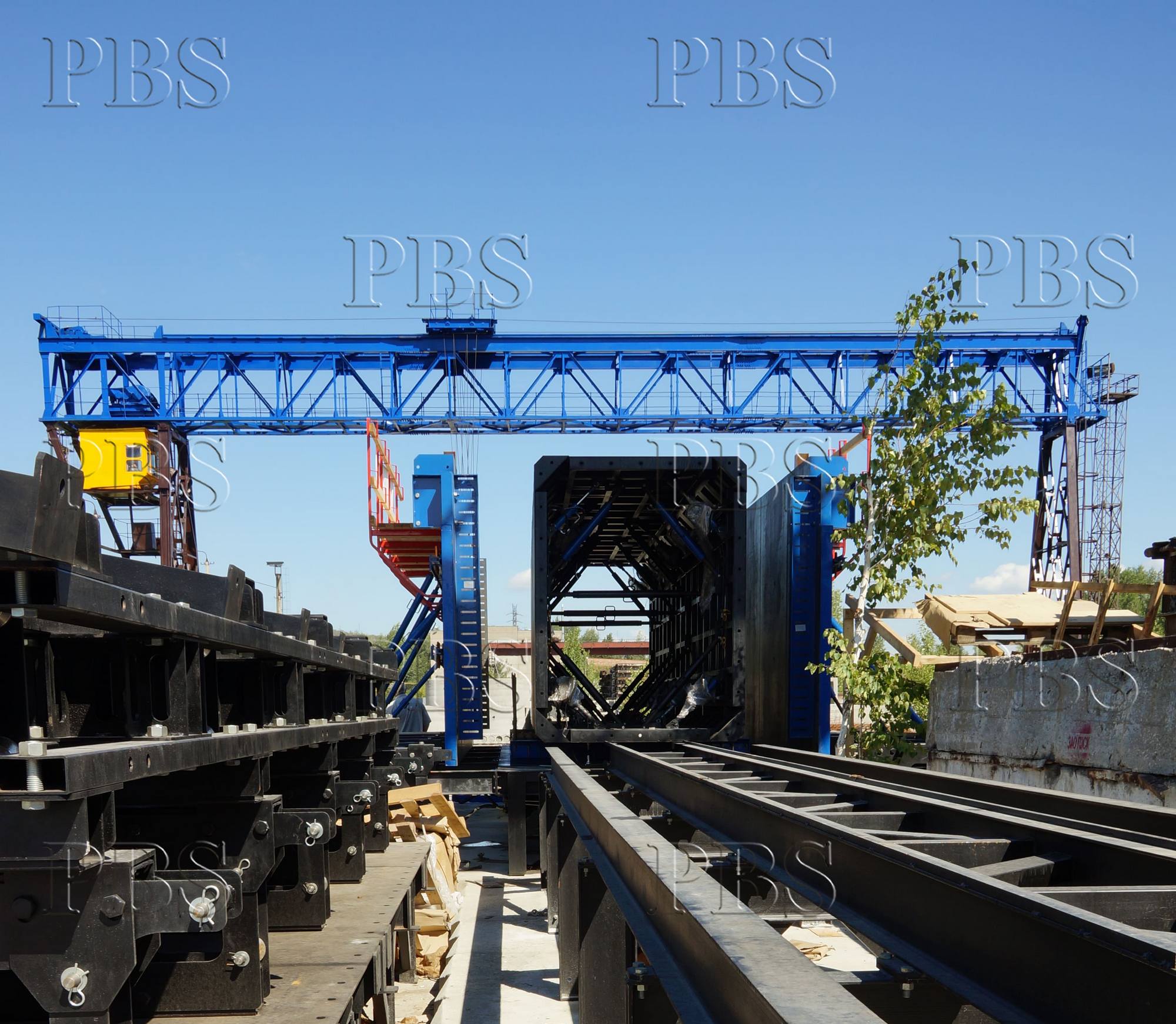

В ходе реализации проекта по проектированию и изготовлению нестандартных форм для бетонирования ЖБИ на Нововоронежскую АЭС инженерами компании PBS была разработана гидравлическая форма для бетонирования сквозной трубы прямоугольного сечения зараз, без образования рабочих швов. Наружная стенка опалубки закреплена на единой подвижной раме, управляемой гидравлической системой. В момент бетонирования гидравлика полностью закрывает форму, приводя ее точно в проектный размер, затем происходит бетонирование.


При распалубке активируются наружные гидравлические цилиндры, которые отводят стенки от поверхности бетона на 800 мм. Затем гидравлика переключается на режим работы с внутренним сердечником, насосная станция создает давление масла в системе и внутренний блок опалубки складывается, уменьшаясь в размерах на 100 мм с каждой стороны. Далее под сердечник заводится транспортная рама и с помощью домкратов выкатывает его на место промежуточной стоянки. Затем готовое изделие снимают с формы.

Сечение трубы – 2800 х 1800, длина – 8000 мм. В связи с высокими требованиями в области качества поверхности было принято решение применять самоуплотняющийся бетон.

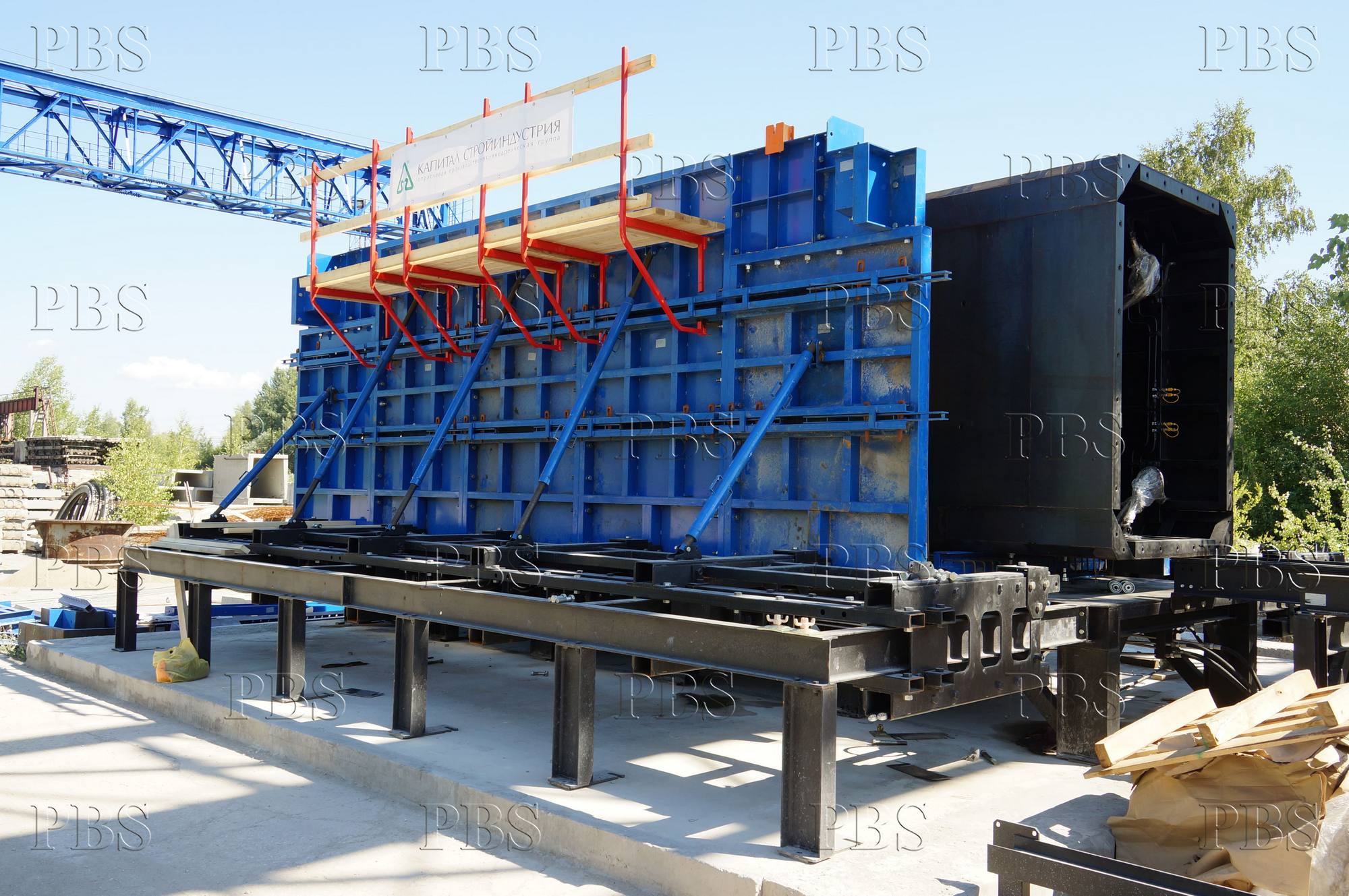

Опалубка, выполненная в виде жестких сварных щитов коробчатого сечения, воспринимала полное гидростатическое давление бетонной смеси и сохраняла свою геометрию и герметичность в ходе заливки.
