Бортоснастка на основе магнитных боксов, кронштейнов, С-образных профилей и фанеры нужного размера — эта гибкая система, способная закрыть потребности любого производства железобетонных изделий. Элементы системы имеют малый вес, поэтому для работы с этой оснасткой не требуется крановая техника. Эта оснастка оптимально подойдет предприятиям с постоянно меняющейся номенклатурой выпускаемых изделий.

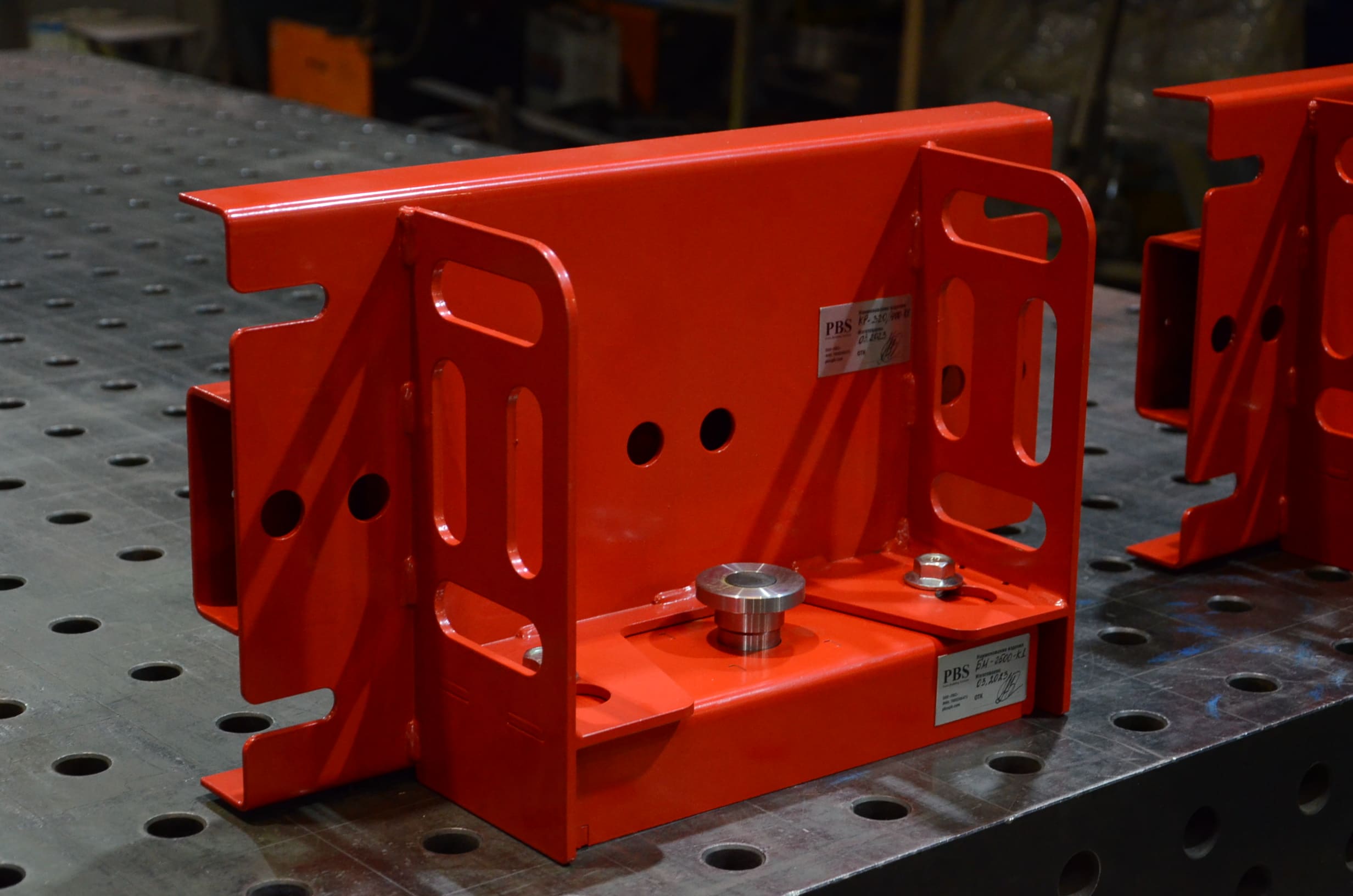

Кронштейн — это сварной силовой элемент, воспринимающий давление бетона на борт. Кронштейн позволяет бетонировать изделия различной толщины в диапазоне 150-400 мм. Дополнительно существуют другие типоразмеры кронштейнов, позволяющие изготавливать изделия от 250 до 400 мм.
Опалубочная фанера нужной длины и ширины закрепляется на с-образном профиле с помощью саморезов.
Заполните форму и узнайте стоимость оснащения магнитными боксами Вашего завода

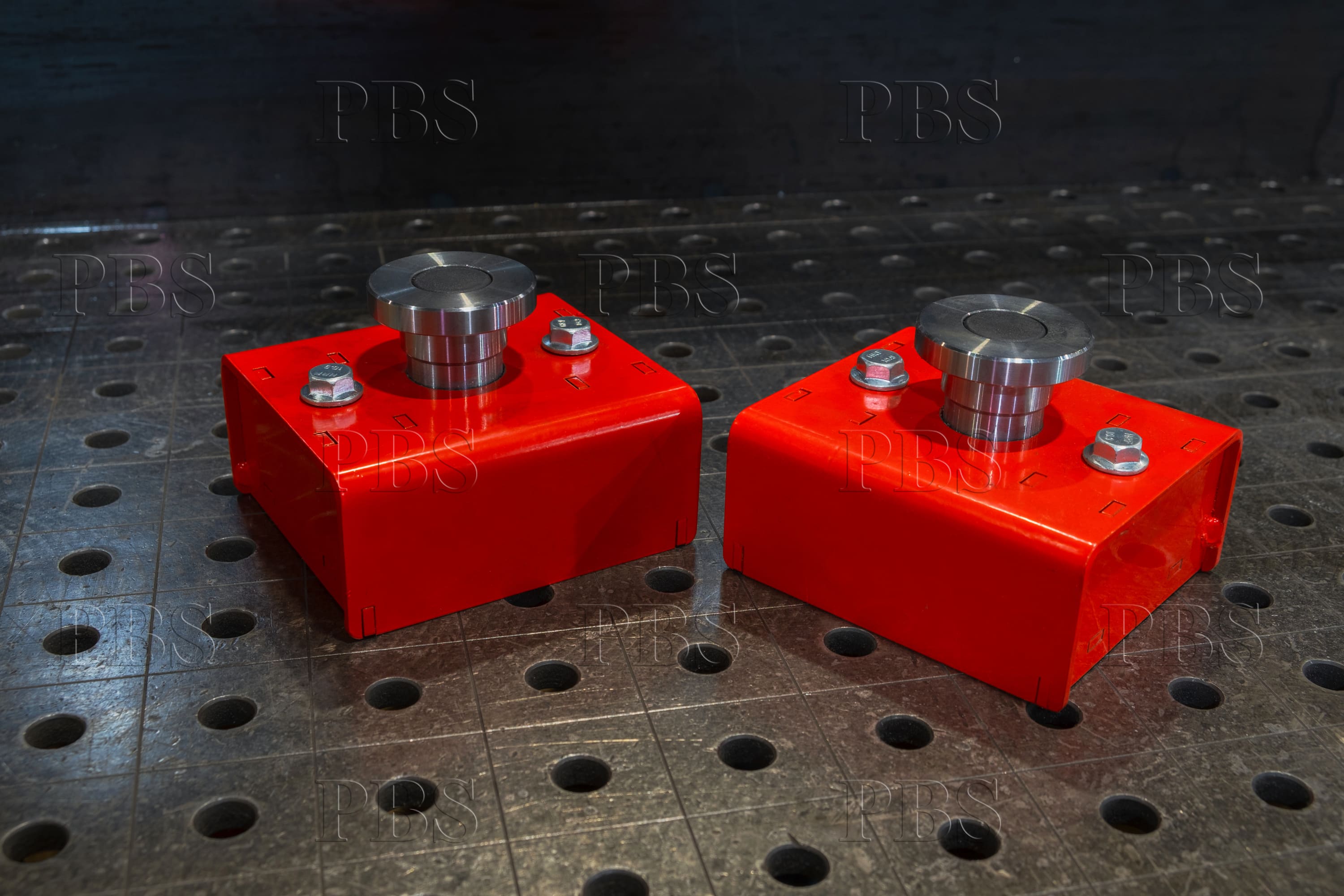

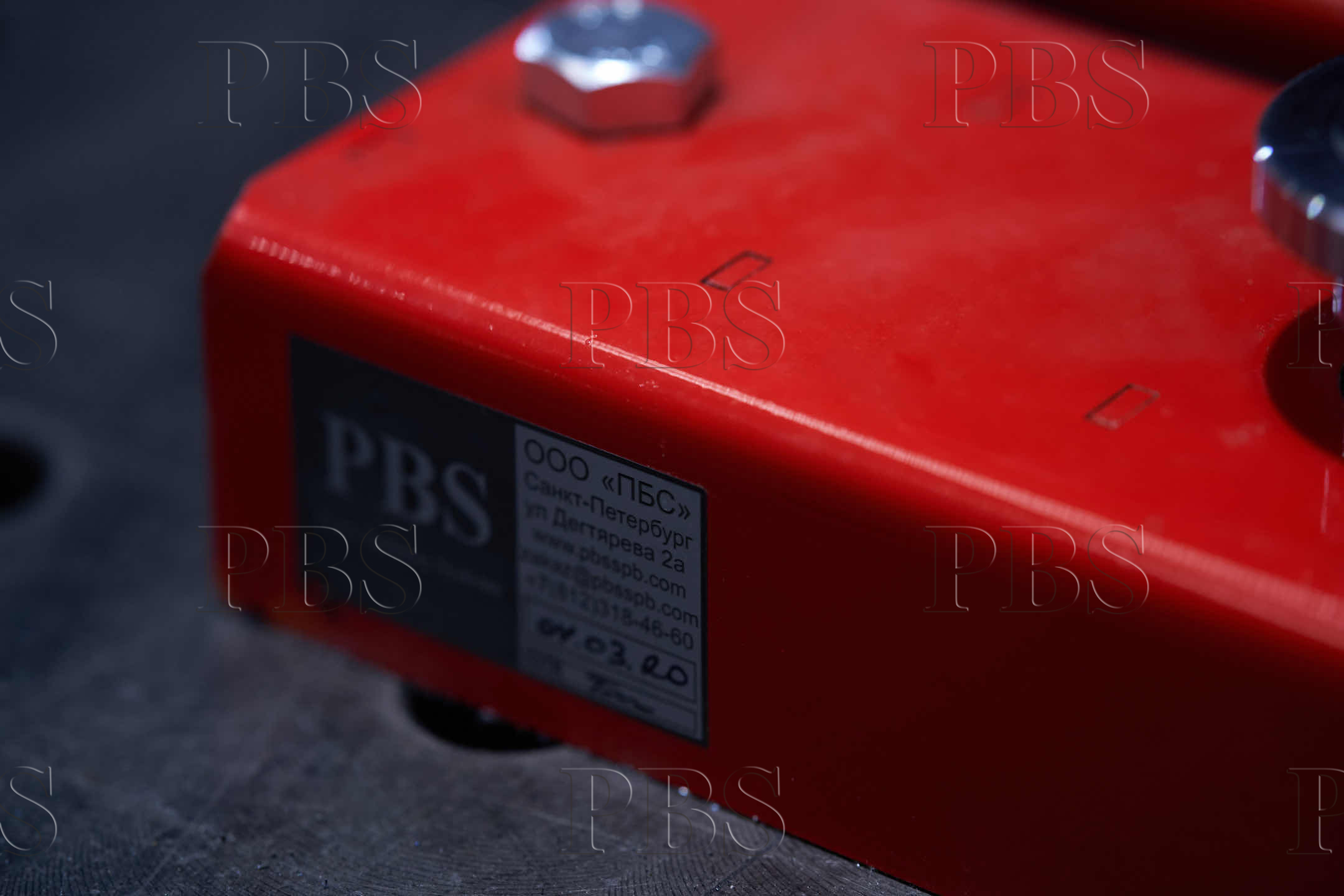

Здесь представлены фото магнитных боксов PBS. Более подробную информацию вы можете получить в разделе «Проекты»
Все проекты

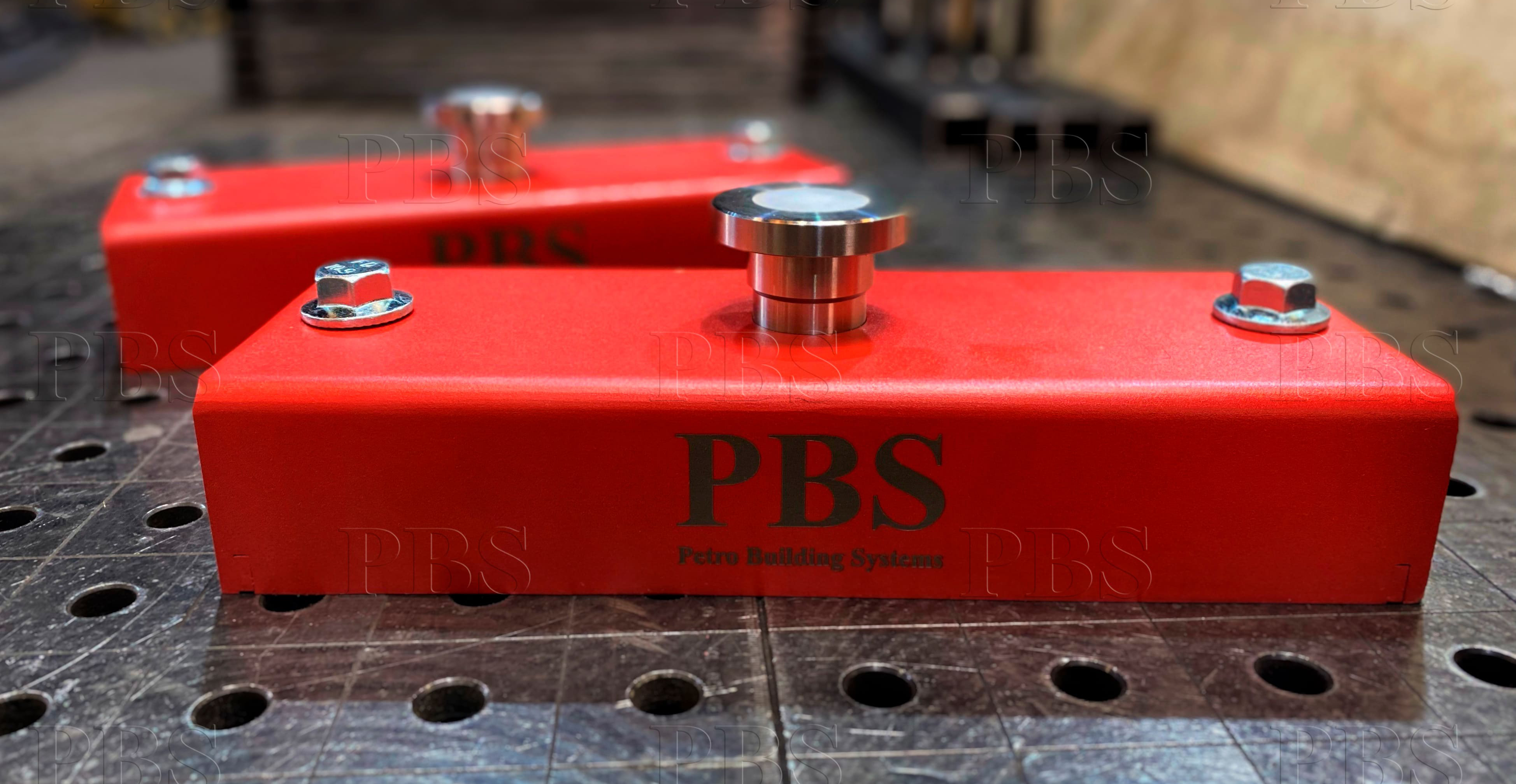

Магнитный бокс 2500 - это надежный магнит с усилием отрыва в 2,5 т. Устойчив к долговременному вибрационному и тепловому воздействию. Благодаря кнопочной системе и пружинному механизму магнит сам выравнивается и прижимается к поверхности кассеты.
С-образный профиль создаёт необходимую жесткость борта в продольном направлении. Поставляется различных длин исходя из габаритных размеров формуемого изделия. Профиль имеет перфорацию по всей длине для крепления фанеры.
Важным компонентом в процессе производства является технологичное расположение элементов бортоснастки на рабочей поверхности. Параметры установки кронштейнов, в зависимости от высоты изделия, приведены в таблице.
Кронштейны обязательно должны устанавливаться на месте стыка С-образного профиля и по краям опалубливаемой поверхности. При этом должны соблюдаться параметры: шаг расположения бортоснастки (А) и максимальное расстояние до края изделия (Б).
В примере длина С-образного профиля подобрана таким образом (L=2000 мм), чтобы количество кронштейнов (4 шт.) было оптимальное.
| S бетона,мм | А шаг,мм | Б max,мм |
|---|---|---|
| 100 | 2500 | 1000 |
| 200 | 2000 | 750 |
| 300 | 1500 | 500 |
| 400 | 1000 | 250 |
Для образования оконных и дверных проемов используются кронштейны с магнитным боксом.
Чтобы обеспечить удобное рапалубливание, рекомендуется стыковать фанеру по спилам 45 градусов. В месте стыка фанеры необходимо обеспечить зазор С-образного профиля не более 100 мм. Магнитный бокс устанавливается в месте стыка.
Для компактного складирования кронштейнов предусмотрен специальный стеллаж. На стеллаже можно складировать до 40 кронштейнов 150-250 мм
С помощью кронштейнов и адаптеров можно легко закрепить дверные и оконные проемы и балконные проемообразователи, как на горизонтальных, так и на вертикальных поверхностях.

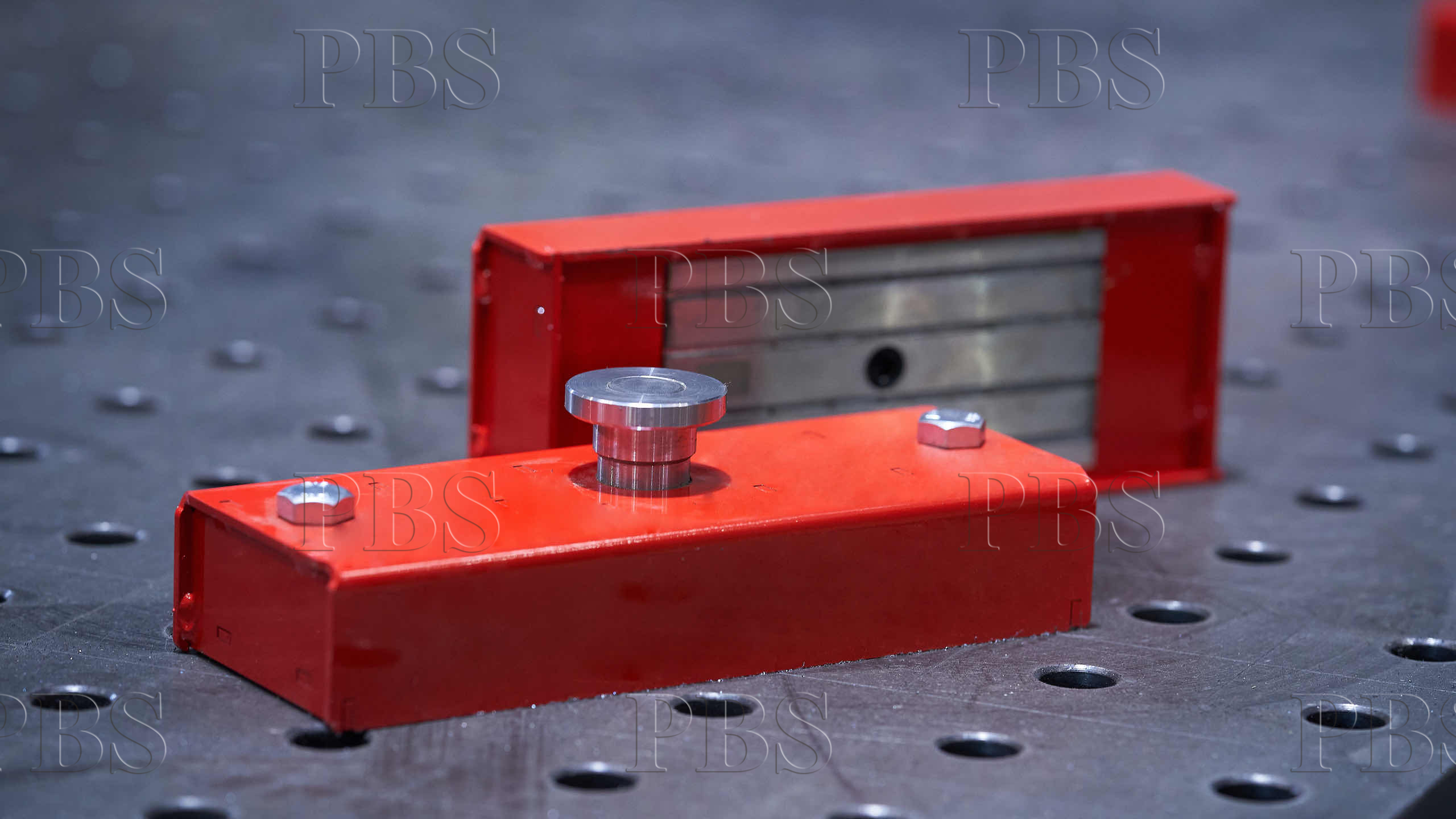

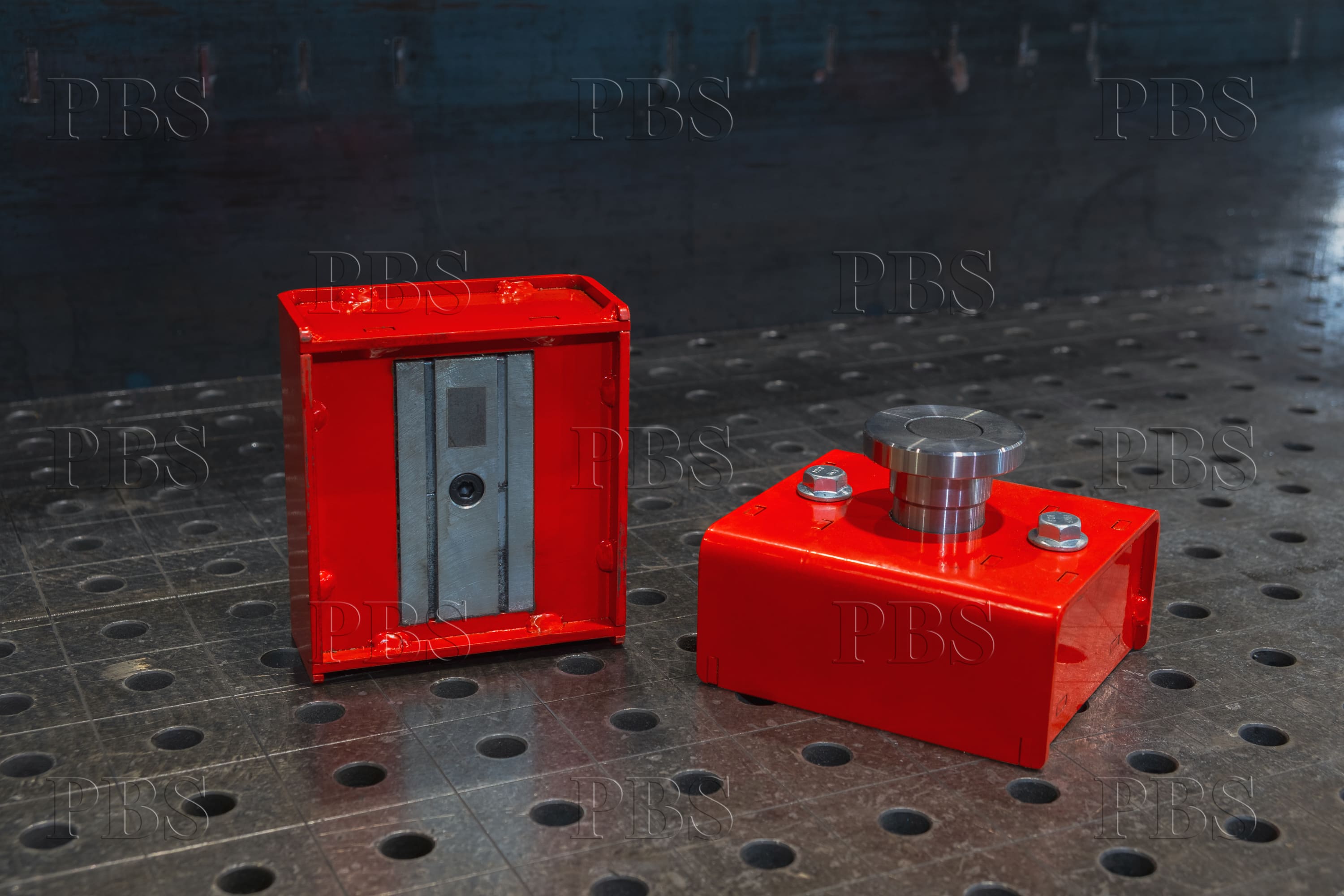

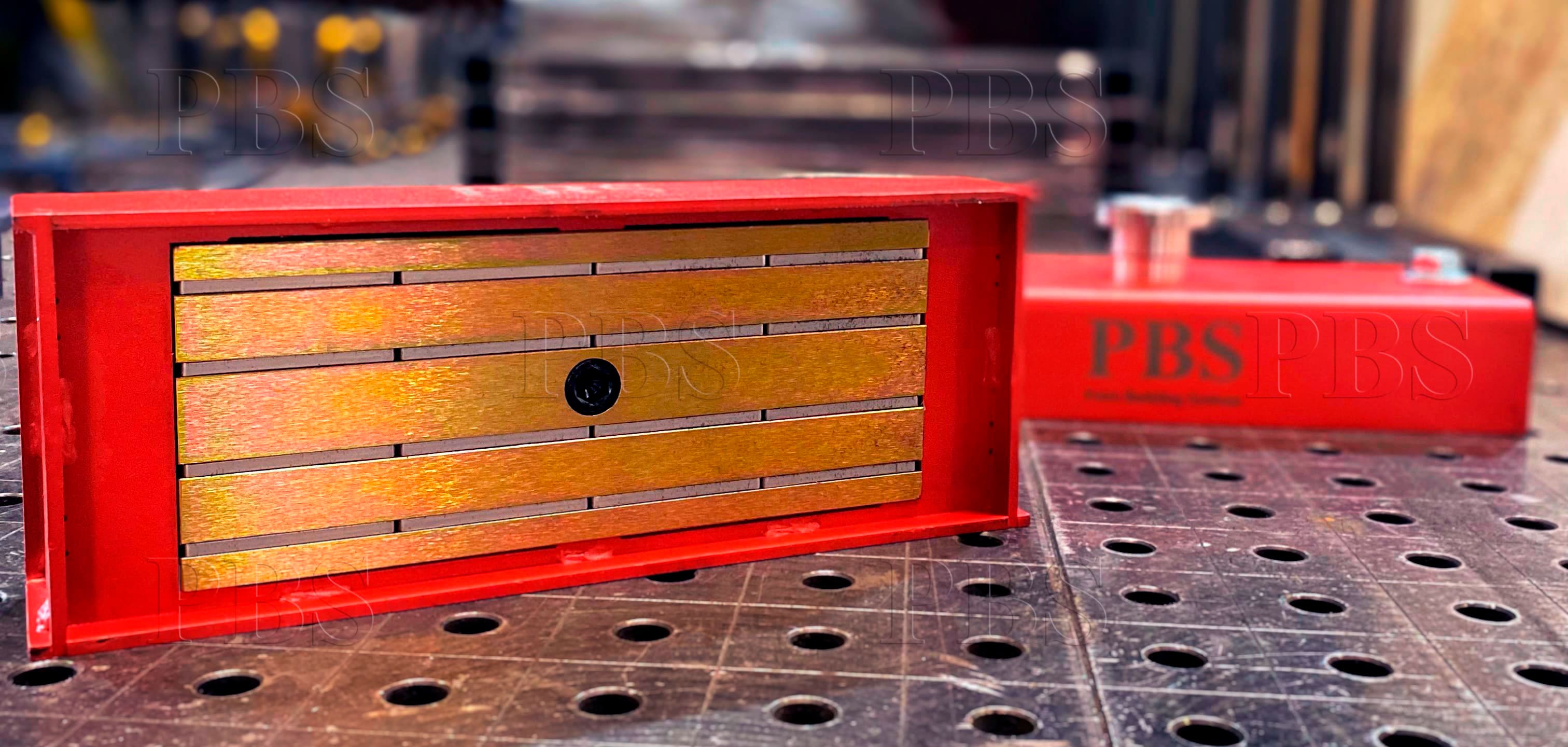

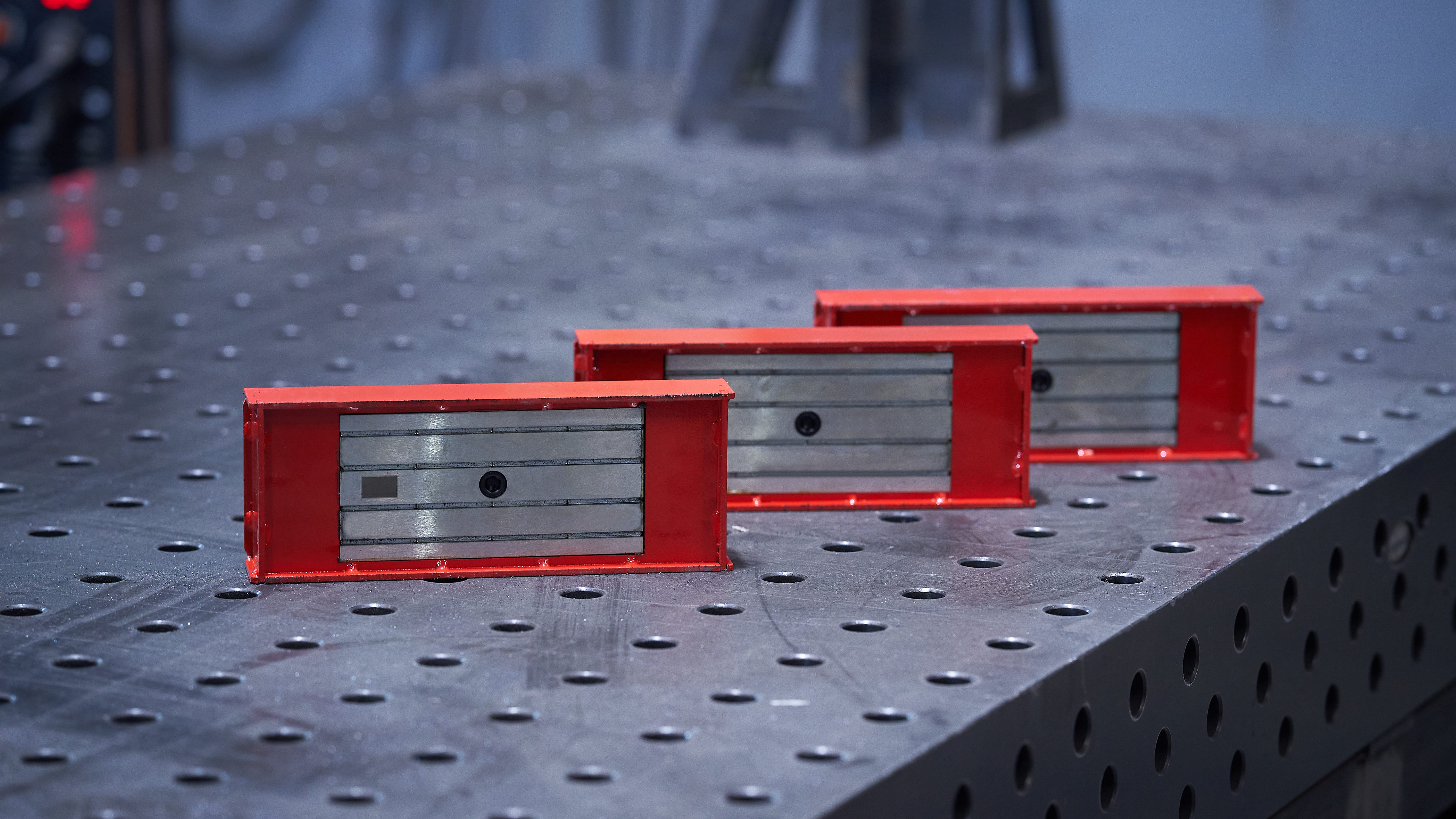

Стандартный магнитный бокс (БМ) представляет из себя прочный стальной корпус, внутри которого установлена магнитная система необходимого усилия.
Серийно выпускаются магнитные блоки с усилием отрыва до 2700 кг. Каждый блок оснащен двумя посадочными отверстиями с резьбой. Через эти отверстия к магнитному блоку с помощью болтов крепятся элементы различной бортоснастки.
Магнитные системы устойчивы к вибрации и долговременным температурным воздействиям до 85С (опционально возможно увеличение температуры до 100С и до 120С).

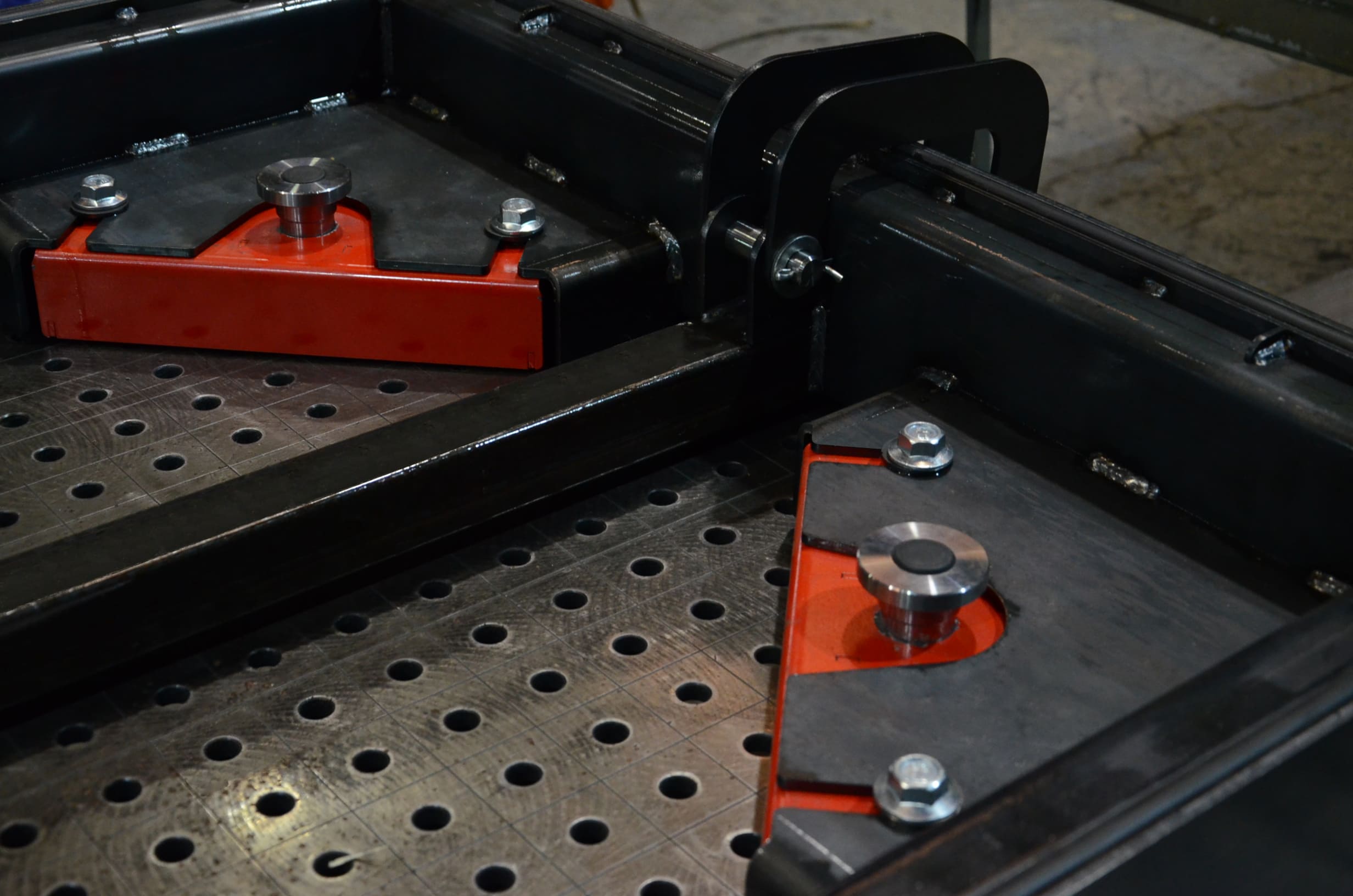

Благодаря своей универсальности, магнитные боксы широко применяются в системах бортоснастки для производства ЖБИ.
Для хранения и транспортировки магнитных боксов наша компания предлагает удобные подкатные тележки.
Специальные приспособления для отрыва магнита, позволяют без усилий привести магнит в свободное положение.

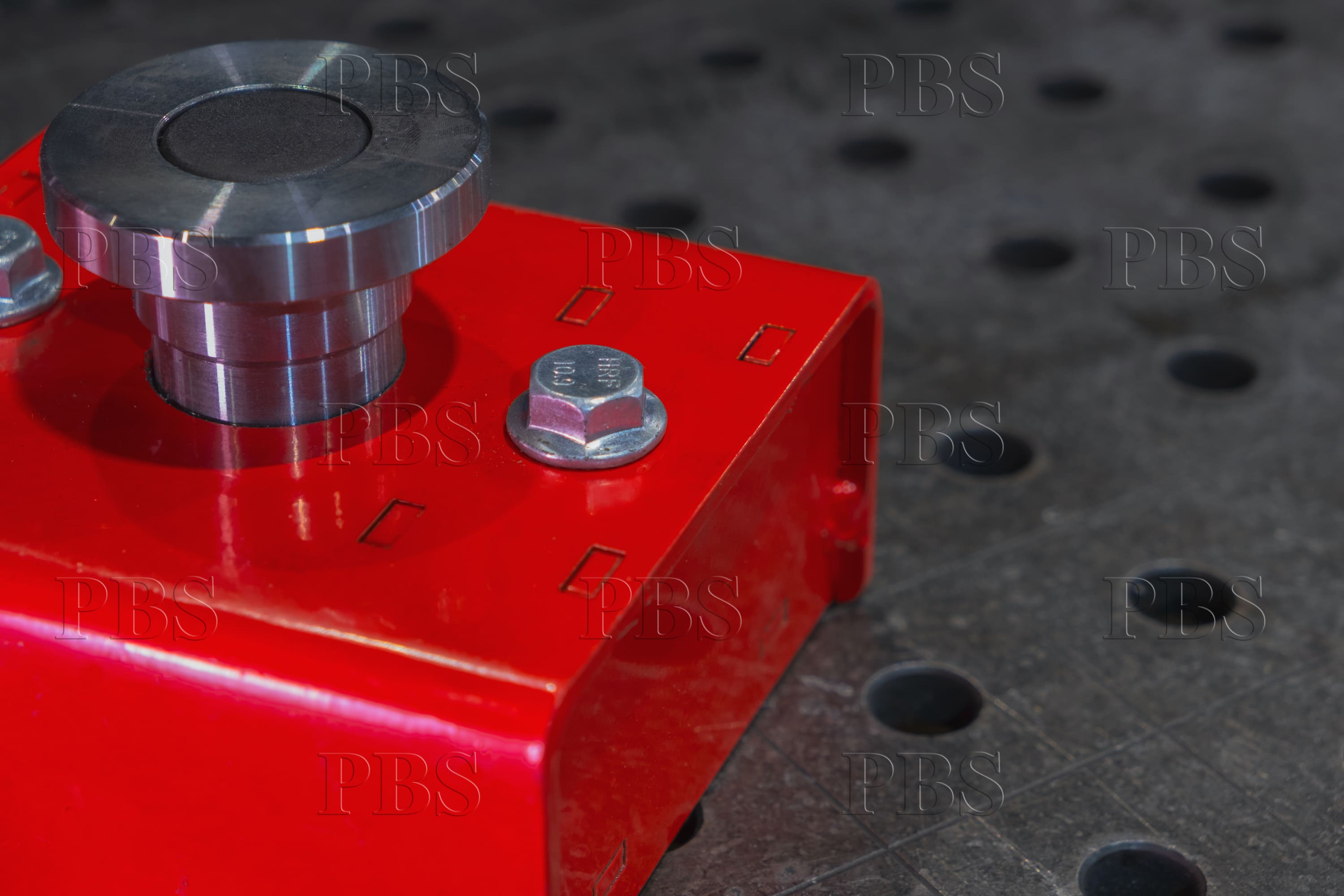

Магнитный бокс приводится в свободное положение путем поднятия кнопки автоматической системы. Для этого рекомендуется применять специальное приспособление отрыва — ключ-деактиватор
Магнитный бокс приводится в рабочее положение ударом молотка по кнопке автоматической системы активации магнита.
